lunedì 3 ottobre 2016

SPECCHI SFERICI CONCAVI E CONVESSI

Uno specchio piano crea sempre un'immagine VIRTUALE perchè ottenuta dai prolungamenti dei raggi. L'oggetto si vede come se fosse posto dietro lo specchio. L'immagine è dritta, con le stesse dimensioni  e ribaltata con la destra al posto della sinistra.
Uno specchio SFERICO ha una superficie sferica di raggio R e centro C. Può essere concava o convessa.


SPECCHI CONCAVI

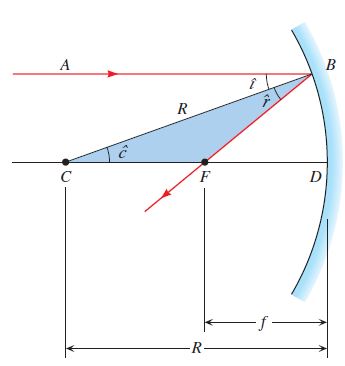

C= centro  R=raggio della sfera
F= fuoco  f=distanza focale

Per definizione il fuoco è il punto dove si RIFLETTONO i raggi paralleli all'asse ottico. Un raggio che passa per il fuoco F si riflette parallelo all'asse. La distanza del fuoco dallo specchio è detta DISTANZA FOCALE f.
Risulta sempre f=R/2
infatti gli angoli c=i=r sono uguali e allora CFB è isoscele allora CF=BF=FD .
Infatti, essendo R molto grande rispetto a BD, BD è molto più piccolo del raggio e quindi, con buona approssimazione, il triangolo FDB è isoscele. Quindi FD=R/2

 COSTRUZIONE DELL'IMMAGINE SPECCHIO CONCAVO


se l'oggetto è lontano dallo specchio concavo l'immagine è rovesciata (REALE) . Per vederla dritta bisogna posizionarsi molto vicino (<f) e in questo caso diventa virtuale e ingrandita.


Tipico esempio di specchio concavo è quello che usa in bagno per la cura del viso.

SPECCHI CONVESSI



Negli specchi convessi sono i prolungamenti dei raggi RIFLESSI che  passano per il FUOCO
I raggi sembrano provenire dal fuoco dello specchio.
Risulta ancora f=R/2

 FORMAZIONE DELLE IMMAGINI SPECCHI CONVESSI

Gli specchi sferici convessi forniscono sempre un' immagine VIRTUALE, DIRITTA e rimpicciolita dell' oggetto che vi si riflette.


NB: in questo caso la distanza focale si considera negativa perchè il fuoco è posto dietro lo specchio: f<0

VALE LA LEGGE DEI PUNTI CONIUGATI SPECCHI
p=distanza oggetto
q=distanza immagine
f=distanza focale

con le seguenti CONVENZIONI:


prova con il seguente applet . CLICCA QUI

http://www.claudiocancelli.it/web_education/fisica/specchi_curvi_AF_3615.swf

Il seguente video è una lezione su specchi sferici in inglese. Mostra come trovare i fuochi di uno specchio.

video lezione schematica sugli specchi



il seguente video in inglese porta esempi di applicazioni nella realtà del funzionamento degli specchi concavi (es pannelli solari) e di quelli convessi (es specchi stradali o specchietto dell'auto)
